Weidmüller
Elektro-, Automatisierungs- und Prozessleittechnik
Steckverbindersystem
Steckverbinderkomponente
Kontakteinsatz für Rechtecksteckverbinder

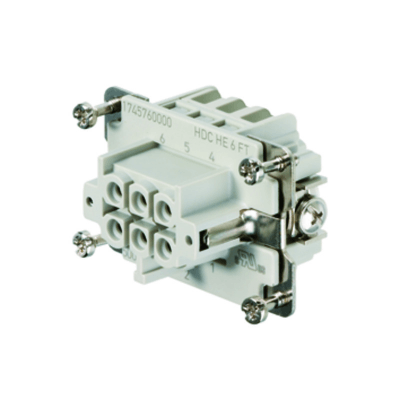

1745760000 - HDC HE 6 FT
Weidmüller
Steckverbinderkomponente
Kontakteinsatz für Rechtecksteckverbinder
1745760000 - HDC HE 6 FT
1/5
1
1
2|0
3
4
4
0
0
0
0
0
0
0
0
0
0

Weidmueller 1745760000

Tabelle aufklappen
DE
1/5
Produktbild
PREVIEW
Artikelnummer des Herstellers
MANUID
Herstellertypbezeichnung
MANUTYPEDESC
Kurzbeschreibung
DESCSHORT
Langbeschreibung
DESCLONG
GTIN
GTIN
Name des Herstellers
MANUNAME
Bemessungsstrom
AAF726 [A]
Kontakteinsatz ohne Kontakte
AAB755
Verschmutzungsgrad
BAA295
1
1745760000
HDC HE 6 FT
Kontakteinsatz (Industriesteckverbinder) Buchse, 500 V, 24 A, Polzahl: 6, Zugfederanschluss, Baugröße: 3
Einsatz für Industriesteckverbinder, bestehend aus Kontaktelement und Isolierkörper.
4008190985486
Weidmueller Group
24
Nein
3
Komprimierte Darstellung anzeigen (1 Produkt)
Teileinformationen
Ähnliche Teile
Zubehör
Angebotsanfrage (RFQ)
Weidmüller - 1745760000
Bestellnummer1745760000
KurztextKontakteinsatz (Industriesteckverbinder) Buchse, 500 V, 24 A, Polzahl: 6, Zugfederanschluss, Baugröße: 3
LangtextEinsatz für Industriesteckverbinder, bestehend aus Kontaktelement und Isolierkörper.
Letzte Änderung12.12.2025 12:30:05
Einheit
Schlagworte

Klassifikationen

CNS

CNSERPBASE Sachmerkmal Eigenschaften
Description longEinsatz für Industriesteckverbinder, bestehend aus Kontaktelement und Isolierkörper.
Description shortKontakteinsatz (Industriesteckverbinder) Buchse, 500 V, 24 A, Polzahl: 6, Zugfederanschluss, Baugröße: 3
GTIN-Code4008190985486
Bestellnummer1745760000
Product websitehttps://eshop.weidmueller.com/p/1745760000
TypenschlüsselHDC HE 6 FT
Anwendungsfallhttps://eshop.weidmueller.com/p/1745760000
CNSPHYPROP Physikalische Eigenschaften

ECLASS 15.0

27-44-02-05 Kontakteinsatz für Rechtecksteckverbinder
Bemessungsstoßspannung6
KontaktausführungBuchse
Kontakteinsatz ohne KontakteNein
max. anschließbarer Leiterquerschnitt (feindrähtig mit Aderendhülse)2.500
max. anschließbarer Leiterquerschnitt (mehrdrähtig)2.500
min. anschließbarer Leiterquerschnitt (mehrdrähtig)0.250
PE-Anschluss vorhandenJa
Werkstoff der KontaktbeschichtungSilber
Werkstoff des Kontaktessonstige Kupferlegierungen
min. Betriebstemperatur-40
max. Betriebstemperatur125
Bemessungsstrom24
HerstellerprodukttypHDC HE 6 FT
GTIN (EAN) Code4008190985486
Interne Artikelnummer1745760000
HerstellernameWeidmueller Group
MarkeRockStar®
zusätzlicher Online-Verweishttps://eshop.weidmueller.com/p/1745760000
Anschlussart des LeitersFederzuganschluss
Polzahl6
HerstellerproduktbeschreibungKontakteinsatz (Industriesteckverbinder) Buchse, 500 V, 24 A, Polzahl: 6, Zugfederanschluss, Baugröße: 3
HerstellerproduktbezeichnungKontakteinsatz (Industriesteckverbinder)
Zolltarifnummer85366990
Typ der ZolltarifnummerTARIC
min. Umgebungstemperatur-40
Höhe51
max. Umgebungstemperatur125
Verschmutzungsgrad3
Tiefe33
Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94)V0
max. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse)2.500
max. anschließbarer Leiterquerschnitt (eindrähtig)2.500
min. anschließbarer Leiterquerschnitt (feindrähtig ohne Aderendhülse)0.500
min. anschließbarer Leiterquerschnitt (eindrähtig)0.500
Breite33.9
Bemessungsspannung500
