Weidmüller

Tecnología electrónica, de automatización y de mando de procesos

Sistema de conexión

Componente de conexión

Pieza de contacto del conector industrial

1499000000 - HDC HSB 6 FS 7 - 12

Weidmüller

...

Componente de conexión

Pieza de contacto del conector industrial

1499000000 - HDC HSB 6 FS 7 - 12

Weidmueller 1499000000

Expand Table

1/5

Preview

PREVIEW

Manufacturer Product ID

MANUID

Manufacturer Type Description

MANUTYPEDESC

Description short

DESCSHORT

Description long

DESCLONG

GTIN-Code

GTIN

Manufacturer / brand name

MANUNAME

corriente nominal

AAF726 [A]

Inserto de contacto sin contacto

AAB755

Grado de polución

BAA295

1499000000

HDC HSB 6 FS 7 - 12

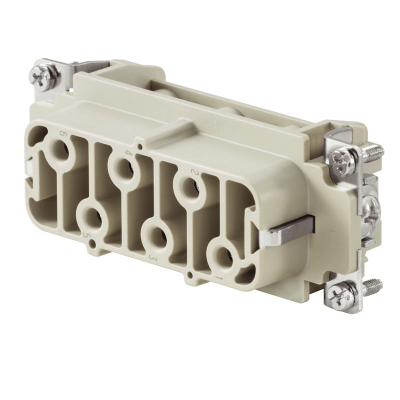

Conector de contactos (conectores industriales) Hembra, 400 V, 35 A, Número de polos: 6, Conexión brida-tornillo, Tamaño de instalación: 6

Conector para clavijas de conexión macho industriales compuesto por un elemento de contacto y un cuerpo aislante.

4008190006082

Weidmueller Group

Show compressed display (1 product)

Número de pedido	1499000000
Shorttext	Conector de contactos (conectores industriales) Hembra, 400 V, 35 A, Número de polos: 6, Conexión brida-tornillo, Tamaño de instalación: 6
Longtext	Conector para clavijas de conexión macho industriales compuesto por un elemento de contacto y un cuerpo aislante.
Últimos cambios	12.12.2025 12:30:01
Unidad

Palablras clave

Clasificaciones

CNS

CNSERPBASE Object Properties

Description long	Conector para clavijas de conexión macho industriales compuesto por un elemento de contacto y un cuerpo aislante.
Description short	Conector de contactos (conectores industriales) Hembra, 400 V, 35 A, Número de polos: 6, Conexión brida-tornillo, Tamaño de instalación: 6
GTIN-Code	4008190006082
Order Number	1499000000
Product website	https://eshop.weidmueller.com/p/1499000000
Type Code	HDC HSB 6 FS 7 - 12
Use Case	https://eshop.weidmueller.com/p/1499000000

CNSPHYPROP Physical Properties

ECLASS 15.0

27-44-02-05 Pieza de contacto del conector industrial

Tensión nominal de sobretensión	6
Contacto	Clavijero
Inserto de contacto sin contacto	No
sección máx. conectable del conductor alambre fino con manguito terminal del ...	6
sección máx. conectable del conductor cable múltiple	6
Sección mínima del conductor conectable hilo fino con manguito terminal del c...	0.500
sección transversal mín. del conductor conectable cable múltiple	0.500
Conexión PE presente	Sí
Material de la capa de contacto	Plata
Material del contacto	Otras aleaciones de cobre
Temperatura mínima de funcionamiento	-40
Temperatura máxima de funcionamiento	125
corriente nominal	35
Tipo de producto	HDC HSB 6 FS 7 - 12
Código GTIN (EAN)	4008190006082
Número interno del artículo	1499000000
Nombre del fabricante	Weidmueller Group
Marca	RockStar^®
dirección del enlace adicional	https://eshop.weidmueller.com/p/1499000000
Método de conexión de conductores	Racor roscado
Número de polo	6
Descripción del producto del fabricante	Conector de contactos (conectores industriales) Hembra, 400 V, 35 A, Número de polos: 6, Conexión brida-tornillo, Tamaño de instalación: 6
Designación del producto por el fabricante	Conector de contactos (conectores industriales)
Número del arancel aduanero	85369010
Tipo de número del arancel aduanero	TARIC
temperatura ambiente mín.	-40
Altura	84.471
Máx temperatura ambiente	125
Grado de polución	3
Profundidad	35.7
Clase de inflamabilidad del material aislante (basado en UL 94)	V0
Máx. sección transversal del conductor flexible	6
Máx. sección transversal del conductor no flexible	6
Mín. sección transversal flexible de conductor	0.500
Mín. sección transversal fija de conductor	0.500
Ancho	33.95
Tensión de dimensionamiento	400
