1204300000 - HDC HE 10 MC

Weidmüller

...

Composant du connecteur

Pièce de contact pour connecteur industriel

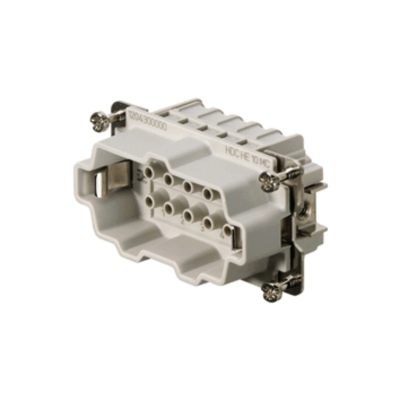

1204300000 - HDC HE 10 MC

Weidmueller 1204300000

Expand Table

1/5

Preview

PREVIEW

Manufacturer Product ID

MANUID

Manufacturer Type Description

MANUTYPEDESC

Description short

DESCSHORT

Description long

DESCLONG

GTIN-Code

GTIN

Manufacturer / brand name

MANUNAME

courant nominal

AAF726 [A]

insert sans contact

AAB755

degré de salissure

BAA295

1204300000

HDC HE 10 MC

Insert de contact (connecteurs débrochables industriels) Mâle, 500 V, 16 A, Nombre de pôles: 10, Raccordement à sertir, Taille de construction: 4

Insert pour connecteur débrochable industriel, composé d'un élément de contact et d'un corps isolant.

4008190068318

Weidmueller Group

Oui

Afficher la représentation comprimée (1 produit)

Numéro de commande	1204300000
Shorttext	Insert de contact (connecteurs débrochables industriels) Mâle, 500 V, 16 A, Nombre de pôles: 10, Raccordement à sertir, Taille de construction: 4
Longtext	Insert pour connecteur débrochable industriel, composé d'un élément de contact et d'un corps isolant.
Dernières modifications	12.12.2025 12:29:59
Unité

Mots clés

Classifications

CNS

CNSERPBASE Object Properties

Description long	Insert pour connecteur débrochable industriel, composé d'un élément de contact et d'un corps isolant.
Description short	Insert de contact (connecteurs débrochables industriels) Mâle, 500 V, 16 A, Nombre de pôles: 10, Raccordement à sertir, Taille de construction: 4
GTIN-Code	4008190068318
Order Number	1204300000
Product website	https://eshop.weidmueller.com/p/1204300000
Type Code	HDC HE 10 MC
Use Case	https://eshop.weidmueller.com/p/1204300000

CNSPHYPROP Physical Properties

ECLASS 15.0

27-44-02-05 Pièce de contact pour connecteur industriel

tension nominale de surtension	6
type de contact	mâle
insert sans contact	Oui
section maximum de conducteur fil fin avec embout	4
section maximum de conducteur multibrin	4
section minimum de conducteur multibrin	0.500
avec raccordement pour le conducteur PE	Oui
matière du contact	autres alliages de cuivre
température de fonctionnement minimum	-40
température de fonctionnement maximum	125
courant nominal	16
Type de produit	HDC HE 10 MC
Code GTIN (EAN)	4008190068318
Numéro interne de l'article	1204300000
Nom du fabricant	Weidmueller Group
Marque	RockStar^®
Adresse lien complémentaire	https://eshop.weidmueller.com/p/1204300000
Méthode de connexion des conducteurs	connexion sertie
Nombre de pôles	10
Description du produit par le fabricant	Insert de contact (connecteurs débrochables industriels) Mâle, 500 V, 16 A, Nombre de pôles: 10, Raccordement à sertir, Taille de construction: 4
Désignation du produit par le fabricant	Insert de contact (connecteurs débrochables industriels)
Numéro du tarif douanier	85472000
Type de numéro de tarif douanier	TARIC
température ambiante min.	-40
hauteur	64
température ambiante maximale	125
degré de salissure	3
profondeur	34
classe d'inflammabilité de l'isolant (d'après UL 94)	V0
section maximum du conducteur, souple	4
section maximum du conducteur, rigide	4
section minimum du conducteur, souple	0.500
section minimum du conducteur, rigide	0.500
Largeur	34
Tension nominale	500
