세계에서 가장 작은 너프건 만들기
마크 로버가 또 한 번 해냈습니다. 언제나 그렇듯이 그는 최고 수준의 기술, 기술 및 전문 지식을 사용하여 세계의 가장 큰 문제를 해결합니다. 이번엔 어떤 문제를 해결했을까요? 너프 총이 너무 크다는 것입니다!
과거에 그는 일반 너프 모델보다 10배나 큰 세계 최대의 너프 총 을 개발한 적이 있습니다.

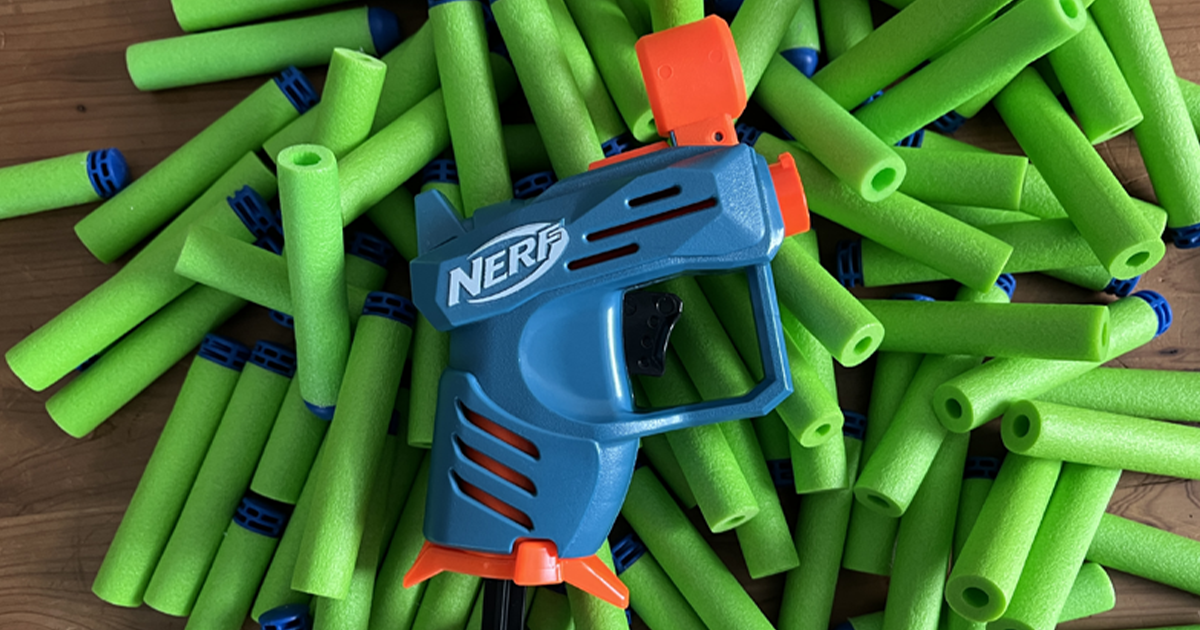

브리검 영 대학교의 엔지니어링 부서의 도움으로 그는 표준 너프 총을 10분의 1 크기로 줄이는 데 성공했습니다.
그는 원래 장난감을 교묘하게 재설계하여 움직이는 부품을 모두 없애고 단일 재료로 너프 메커니즘을 만들었습니다. "호환 메커니즘"이라고도 하는 이 일체형 소재는 모든 경첩과 스프링 부품을 하나의 소재로 대체하여 마찰을 줄이고 이러한 디자인을 가능하게 합니다.
호환 메커니즘을 사용하면 힌지, 스프링 및 기타 제품을 제거해야 하는 특수 애플리케이션을 위한 모든 종류의 고유한 솔루션을 구현할 수 있습니다.
규정을 준수하는 메커니즘은 표준 설계에 비해 6가지 이점을 제공합니다:
- 부품 수 감소: 이 경우 부품이 8개에서 1개로 줄어듭니다.
- 비용 절감: 조립에 필요한 인력이 필요하지 않습니다. 이 경우 3D 프린팅과 같은 단일 공정으로 전체를 제조할 수 있습니다.
- 더 정밀함: 항상 정확히 같은 위치로 돌아오며 힌지의 구멍과 같이 서로 다른 부품 사이에 유격이 없습니다.
- 더 가벼운 무게: 항공우주 분야에 매우 중요합니다.
- 부품 간 마찰이 없습니다: 움직이는 부품 사이에 마모가 없고 윤활이 필요하지 않다는 뜻입니다.
- 스프링 내장: 모든 소재에는 스프링이 내장되어 있습니다. 우리가 선택한 금형은 이를 영리하게 활용합니다.
팀은 추진력을 제공하기 위해 지그재그형 백본과 유연한 리브가 있는 디자인을 선택했습니다. 작은 규모로 높은 디테일을 구현하는 3D 프린팅 프로세스인 마이크로 3D 프린팅을 활용하여 무기를 놀라울 정도로 세밀하게 인쇄할 수 있었습니다. 심지어 총에서 발사되는 마이크로 다트도 인쇄할 수 있었습니다. 이 마이크로 너프 총은 5센트짜리 동전 크기 정도이지만 3미터 거리까지 작은 발사체를 쏠 수 있습니다.
마크와 팀은 실제로 니켈보다 10배 더 작게 만들 수 있을까요? 그들의 목표는 그보다 10배 더 작게, 즉 니켈보다 100배 더 작게 만드는 것이었습니다.
준비되셨나요?
최종 디자인에는 현미경, 미세 핀셋, 탄소 나노튜브가 필요하다고 가정해 봅시다.
전체 스토리를 보시려면 동영상을 보셔야 합니다.
사소해 보이는 문제에 대한 엔지니어링 솔루션이 미래의 엔지니어링 및 디자인 과제에 큰 영향을 미칠 수 있다는 것을 보여준 마크 로버에게 다시 한 번 감사드립니다.
