121-97-98-20-5-r 25.96
1/5
Design-Nr.
DESIGNNR
Moment M
M1 [Nm]
Plausibilitätsprüfung
PLAU
Hinweis
HINWEIS
mittlerer Federradius r
R [mm]
Federwinkel ungespannt α0
ALP0 [°]
Aussendurchmesser De
DE [mm]
Drahtdurchmesser d
DREAL [mm]
Gesamtwindungszahl nt
NT
Windungssinn
WSI
Verdrehwinkel bei Nominalmoment
ALPHAATM1SOLL [°]
Wickelverhältnis w
W
Federrate R
RATE [Nm/°]
Blockwinkel αc
ALPHAC [°]
1
121-97-98-20-5-r
121
Bitte wählen Sie den gewünschten Drahtdurchmesser
97
98.0
20.0
5.00
25.96
9.67
3.00
12.51
83.07

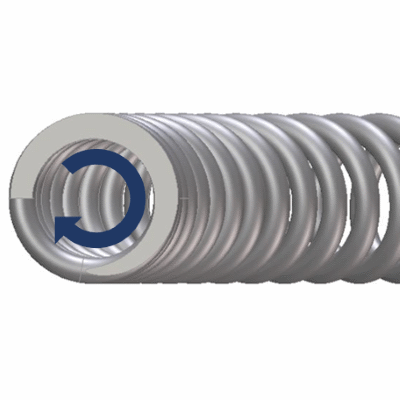

brandgroup - Bogenfeder
