Flexibla gränssnitt inom anläggningsteknik
Olika ställdon och ventilhus kan kombineras för enkel integrering i applikationen. Individuella, funktionstestade moduler förenklar byte av ställdon vid konvertering eller underhåll. Det patenterade tätningssystemet säkerställer täthet och hållbarhet.
Enkel installation
Tack vare det unika gränssnittet mellan modulerna kan ställdonen bytas ut utan att rörsystemet öppnas. Den enkla separationen av ventilhus och ställdon underlättar och påskyndar installationen av ventilerna i rörledningarna. Det gör att manöverdonen kan monteras på ventilhuset i slutet av en installationsuppgift i svåråtkomliga områden.
Spindeltätningen har formen av en patron. Den består av en hylsa i rostfritt stål med en förspänd chevron tätning och kan därför bytas ut enkelt och tillförlitligt utan behov av specialverktyg.
Robusta material
VZXA ventil med lutande säte består av ett ventilhus med lutande säte, ett kolv- eller membranmanöverdon och en optisk positionsindikator. Det flödesoptimerade ventilhuset av rostfritt stål finns i nominella storlekar DN15 - DN65. Varianten med gängad anslutning finns tillgänglig; klämanslutningar och svetsändar enligt amerikanska och europeiska standarder planeras.
8060548 VZXA-B-TS7-1 1/4-M2-V14T-13.5-K-75-20-V4---(0)
Ställdonet i rostfritt stål finns i tre storlekar och med styrfunktionerna NC (normalt stängd), NO (normalt öppen) och DA (dubbelverkande). Det maximala arbetstrycket är upp till 30 bar, beroende på den nominella storleken. Den stora optiska positionsindikatorn är monterad som standard. Tack vare det genomskinliga locket av polyetersulfon (PES) är det inga problem att använda ventilen i kemiskt aggressiva miljöer.

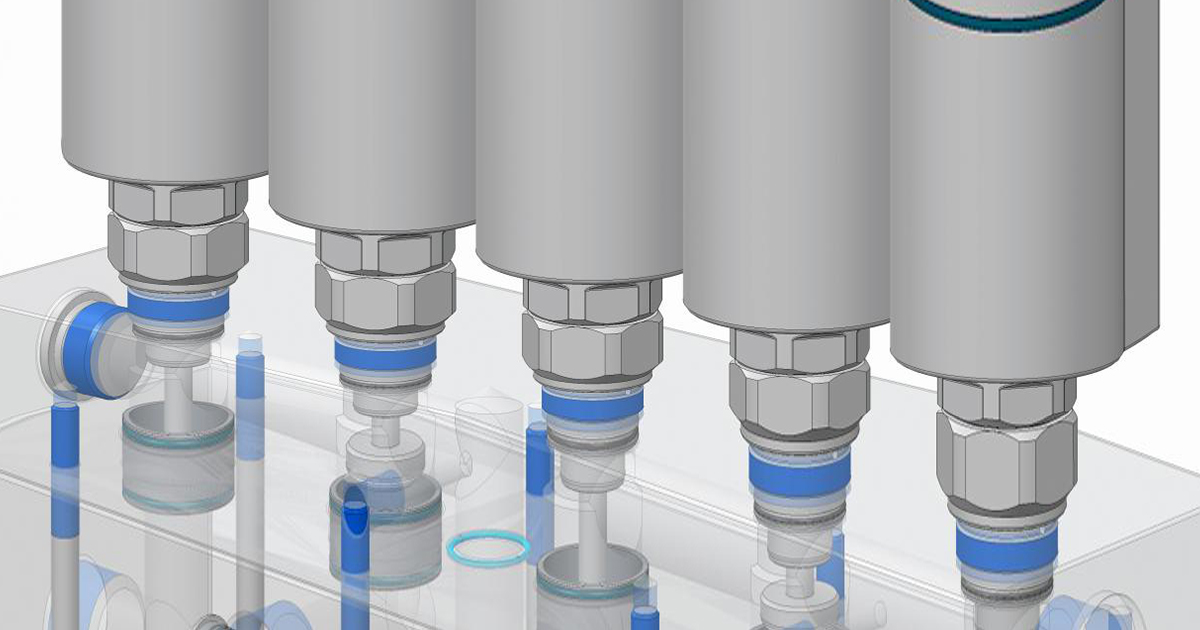

Ventilblock i däckindustrin
Det extra gränssnittet mellan manöverdonet och processventilen gör det möjligt att utrusta ett kundanpassat block med VZXA vinkelsätesventiler. Kundanpassade block är platsbesparande och kan därför även installeras i mycket trånga utrymmen. Öppnings-/stängningslägena kan registreras med hjälp av processdata eller mekanisk återkoppling. Blocken möjliggör också hantering av flöden med flera medier, t.ex. ånga, kväve eller vakuum.
