Borne de circuit imprimé

1704402 - ZFKKDS 1,5-5,08

PHOENIX CONTACT

...

Non-plug-in PCB connection technology

Borne de circuit imprimé

1704402 - ZFKKDS 1,5-5,08

PHOENIX CONTACT 1704402

Expand Table

1/5

Preview

PREVIEW

Artikelnummer des Herstellers

MANUID

Herstellertypbezeichnung

MANUTYPEDESC

Description short

DESCSHORT

Description long

DESCLONG

GTIN-Code

INTNO

Name des Herstellers

MANUNAME

Largeur

BAF016 [mm]

hauteur

BAA020 [mm]

profondeur

BAB577 [mm]

1704402

ZFKKDS 1,5-5,08

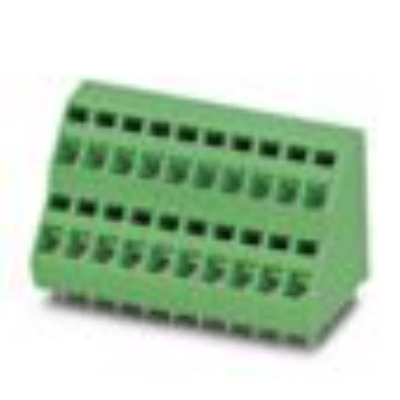

Bloc de jonction C.I.

Borne de circuit imprimé, intensité nominale: 12 A, tension de référence (III/2): 400 V, section nominale: 1,5 mm², nombre de potentiels: 2, nombre de rangées: 2, nombre de pôles par rangée: 1, gamme d'articles: ZFKKDS(A) 1,5, pas: 5,08 mm, type de raccordement: Raccordement à ressort de traction, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 45 °, coloris: vert, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 3,5 mm, nombre de picots par potentiel: 1, type de conditionnement: emballé dans un carton. Plaque séparée pour la conception individuelle de divers nombres de pôles. Pour raccorder un bloc, il est nécessaire de disposer d'un bloc de jonction terminal supplémentaire (voir Accessoires). Les articles bloqués sont proposés avec divers nombres de pôles.

4017918116644

Phoenix Contact GmbH & Co. KG

5.080

Afficher la représentation comprimée (1 produit)

Numéro de commande	1704402
Shorttext	Bloc de jonction C.I.
Longtext	Borne de circuit imprimé, intensité nominale: 12 A, tension de référence (III/2): 400 V, section nominale: 1,5 mm², nombre de potentiels: 2, nombre de rangées: 2, nombre de pôles par rangée: 1, gamme d'articles: ZFKKDS(A) 1,5, pas: 5,08 mm, type de raccordement: Raccordement à ressort de traction, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 45 °, coloris: vert, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 3,5 mm, nombre de picots par potentiel: 1, type de conditionnement: emballé dans un carton. Plaque séparée pour la conception individuelle de divers nombres de pôles. Pour raccorder un bloc, il est nécessaire de disposer d'un bloc de jonction terminal supplémentaire (voir Accessoires). Les articles bloqués sont proposés avec divers nombres de pôles.
Dernières modifications	05.06.2026 19:05:36
Unité

Mots clés

Classifications

CNS

CNSERPBASE Object Properties

Customs Tariff Number	85369010
Description long	Borne de circuit imprimé, intensité nominale: 12 A, tension de référence (III/2): 400 V, section nominale: 1,5 mm², nombre de potentiels: 2, nombre de rangées: 2, nombre de pôles par rangée: 1, gamme d'articles: ZFKKDS(A) 1,5, pas: 5,08 mm, type de raccordement: Raccordement à ressort de traction, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 45 °, coloris: vert, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 3,5 mm, nombre de picots par potentiel: 1, type de conditionnement: emballé dans un carton. Plaque séparée pour la conception individuelle de divers nombres de pôles. Pour raccorder un bloc, il est nécessaire de disposer d'un bloc de jonction terminal supplémentaire (voir Accessoires). Les articles bloqués sont proposés avec divers nombres de pôles.
Description short	Bloc de jonction C.I.
GTIN-Code	4017918116644
Order Number	1704402

ECLASS 14.0

27-46-01-01 Borne de circuit imprimé

type d'emballage	Carton
matière du contact	Cu alloy
hauteur de l'assemblage	25.500 mm
Type de produit	ZFKKDS 1,5-5,08
GTIN	4017918116644
Référence article du fabricant	1704402
Nom du fabricant	Phoenix Contact GmbH & Co. KG
Nombre de séries	2
Adresse lien complémentaire	http://www.phoenixcontact.com/product/1704402
Nombre de pôles	1
Couleur de l'élément d'actionnement	vert
Famille de produits du fabricant	ZFKKDS(A) 1,5
Description du produit par le fabricant	Borne de circuit imprimé, intensité nominale: 12 A, tension de référence (III/2): 400 V, section nominale: 1,5 mm², nombre de potentiels: 2, nombre de rangées: 2, nombre de pôles par rangée: 1, gamme d'articles: ZFKKDS(A) 1,5, pas: 5,08 mm, type de raccordement: Raccordement à ressort de traction, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 45 °, coloris: vert, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 3,5 mm, nombre de picots par potentiel: 1, type de conditionnement: emballé dans un carton. Plaque séparée pour la conception individuelle de divers nombres de pôles. Pour raccorder un bloc, il est nécessaire de disposer d'un bloc de jonction terminal supplémentaire (voir Accessoires). Les articles bloqués sont proposés avec divers nombres de pôles.
Désignation du produit par le fabricant	Bloc de jonction C.I.
GLN du fabricant	4063151
Tension nominale (II/2)	630 V
Tension nominale (III/2)	400 V
Tension nominale (III/3)	250 V
Tension de choc nominale (II/2)	4 kV
Tension de choc nominale (III/2)	4 kV
Tension de choc nominale (III/3)	4 kV
Dimensions de la grille 1	5.080 mm
Longueur de la broche	3.500 mm
Actionnement de la connexion du conducteur	Spring-cage connection
Sens de connexion du conducteur	45 °
Section min. du conducteur (fil flexible avec embout sans collier en plastique)	0.250 mm^2
Section maximale du conducteur (fil flexible avec embout sans collier en plas...	1.500 mm^2
Section min. du conducteur (fil flexible avec embout avec collier en plastique)	0.250 mm^2
Section maximale du conducteur (fil flexible avec embout avec collier en plas...	1.500 mm^2
Disposition des broches de soudure	Linéaire
Nombre de picots à souder par pôle	1
Diamètre de perçage recommandé	1.300 mm
Dimensions de la broche (mm)	0,7 x 1
température limite inférieure	-40 °C
température limite supérieure	100 °C
MSL (niveau de sensibilité à l'humidité)	not available
Revêtement de la zone de contact du PCB	Tin (Sn)
Surface de contact du conducteur de revêtement	Tin (Sn)
Taille minimale du conducteur raccordable (AWG/KCMIL)	24
Taille maximale du conducteur raccordable (AWG/KCMIL)	14
certificats et homologations	CSA, cULus Recognized
profondeur	24 mm
Largeur	5.080 mm
Type de montage	Print mounting

ECLASS 13.0

27-46-01-01 Borne de circuit imprimé

type de conducteur de raccordement	Connection par enrouleur équilibreur
type de fixation du circuit imprimé	coffret supplémentaire
type d'emballage	Carton
matière du contact	Cu alloy
température de fonctionnement minimum	-40 °C
température de fonctionnement maximum	100 °C
rated current	12 A
assembly height	25.500 mm
Product type	ZFKKDS 1,5-5,08
GTIN	4017918116644
Référence article du fabricant	1704402
Nom du fabricant	Phoenix Contact GmbH & Co. KG
Nombre de séries	2
Adresse lien complémentaire	http://www.phoenixcontact.com/product/1704402
Nombre de pôles	1
Colour actuating element	vert
Manufacturer product family	ZFKKDS(A) 1,5
Manufacturer product description	Borne de circuit imprimé, intensité nominale: 12 A, tension de référence (III/2): 400 V, section nominale: 1,5 mm², nombre de potentiels: 2, nombre de rangées: 2, nombre de pôles par rangée: 1, gamme d'articles: ZFKKDS(A) 1,5, pas: 5,08 mm, type de raccordement: Raccordement à ressort de traction, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 45 °, coloris: vert, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 3,5 mm, nombre de picots par potentiel: 1, type de conditionnement: emballé dans un carton. Plaque séparée pour la conception individuelle de divers nombres de pôles. Pour raccorder un bloc, il est nécessaire de disposer d'un bloc de jonction terminal supplémentaire (voir Accessoires). Les articles bloqués sont proposés avec divers nombres de pôles.
Manufacturer product designation	Bloc de jonction C.I.
GLN of manufacturer	4063151
Rated voltage (II/2)	630 V
Rated voltage (III/2)	400 V
Rated voltage (III/3)	250 V
Rated surge voltage (II/2)	4 kV
Rated surge voltage (III/2)	4 kV
Rated surge voltage (III/3)	4 kV
Grid dimensions 1	5.080 mm
Pin length	3.500 mm
Actuation of the conductor connection	Spring-cage connection
Conductor connection direction	45 °
min. conductor cross-section (flexible wire with ferrule without plastic collar)	0.250 mm^2
max. conductor cross-section (flexible wire with ferrule without plastic collar)	1.500 mm^2
min. conductor cross-section (flexible wire with ferrule with plastic collar)	0.250 mm^2
max. conductor cross-section (flexible wire with ferrule with plastic collar)	1.500 mm^2
Layout of solder pins	Linéaire
Number of solder pins per pole	1
Recommended drill hole diameter	1.300 mm
Pin dimensions (mm)	0,7 x 1
lower limit temperature	-40 °C
upper limit temperature	100 °C
MSL (Moisture Sensitivity Level)	not available
Coating PCB contact area	Tin (Sn)
Coating conductor contact area	Tin (Sn)
min. connectable conductor size (AWG/KCMIL)	24
max. connectable conductor size (AWG/KCMIL)	14
hauteur	29 mm
couleur du boîtier	vert
certificats et homologations	CSA, cULus Recognized
profondeur	24 mm
classe d'inflammabilité de l'isolant (d'après UL 94)	V0
matériau isolant	PA
section maximum du conducteur, souple	1.500 mm^2
section maximum du conducteur, rigide	2.500 mm^2
section minimum du conducteur, souple	0.200 mm^2
section minimum du conducteur, rigide	0.200 mm^2
montage	soldering
Largeur	5.080 mm
Type de montage	Print mounting

ETIM 10.0

EC002643 Printed circuit board terminal

Connection type conductor	Connection par enrouleur équilibreur
Type of PCB fastening	coffret supplémentaire
Operating temperature	-40 °C
Rated current In	12 A
Height	29 mm
Housing colour	vert
Material insulation body	PA
Connectable conductor cross section fine-strand without cable end sleeve	1.500 mm^2
Connectable conductor cross section solid-core	2.500 mm^2
Type of fastening	soldering

ETIM 9.0

EC002643 Printed circuit board terminal

Connection type conductor	Connection par enrouleur équilibreur
Type of PCB fastening	coffret supplémentaire
Operating temperature	-40 °C
Rated current In	12 A
Height	29 mm
Housing colour	vert
Inflammability class of insulation material according to with UL94	V0
Material insulation body	PA
Connectable conductor cross section fine-strand without cable end sleeve	1.500 mm^2
Connectable conductor cross section solid-core	2.500 mm^2
Type of fastening	soldering
