09042322821 - DIN-Power D032FW-20,0C1-1

HARTING

...

Leiterplattensteckverbinder (Platinenanschluss)

09042322821 - DIN-Power D032FW-20,0C1-1

HARTING 09042322821

Tabelle aufklappen

1/5

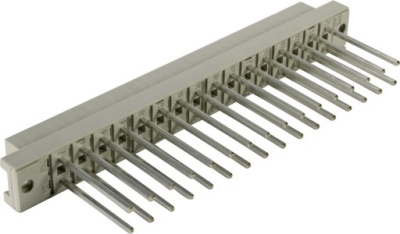

Produktbild

PREVIEW

Artikelnummer des Herstellers

MANUID

Herstellertypbezeichnung

MANUTYPEDESC

Kurzbeschreibung

DESCSHORT

Langbeschreibung

DESCLONG

Internationale Artikelnummer

INTNO

Alternative Artikelnummer

SUPPLIERALTNO

Name des Herstellers

MANUNAME

Planlieferzeit

DELTIME

Werkstoff der Kontaktbeschichtung

AAC202

09042322821

DIN-Power D032FW-20,0C1-1

Federleiste, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 32, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig

Federleiste, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 32, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig, Anforderungsstufe: 1, nach IEC 60603-2, Kodierung: Loch-Kodierung, Kodierung mit Kontaktverlust, Leiterplattenbefestigung: mit Flansch, Thermoplastischer Formstoff, glasfaserverstärkt, RAL 7032 (kieselgrau)

5713140008427

09 04 232 2821

HARTING

Edelmetall über Ni, steckseitig, Nickel, anschlussseitig

Komprimierte Darstellung anzeigen (1 Produkt)

Bestellnummer	09042322821
Kurztext	Federleiste, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 32, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig
Langtext	Federleiste, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 32, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig, Anforderungsstufe: 1, nach IEC 60603-2, Kodierung: Loch-Kodierung, Kodierung mit Kontaktverlust, Leiterplattenbefestigung: mit Flansch, Thermoplastischer Formstoff, glasfaserverstärkt, RAL 7032 (kieselgrau)
Letzte Änderung	17.02.2025 13:45:49
Einheit

Schlagworte

Klassifikationen

CNS

CNSERPBASE Sachmerkmal Eigenschaften

Zolltarifnummer	85366990
Lange Beschreibung	Federleiste, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 32, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig, Anforderungsstufe: 1, nach IEC 60603-2, Kodierung: Loch-Kodierung, Kodierung mit Kontaktverlust, Leiterplattenbefestigung: mit Flansch, Thermoplastischer Formstoff, glasfaserverstärkt, RAL 7032 (kieselgrau)
Kurze Beschreibung	Federleiste, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 32, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig
GTIN-Code	5713140008427
Bestellnummer	09042322821

CNSPHYPROP Physikalische Eigenschaften

ECLASS 14.0

27-46-02-01 Leiterplattensteckverbinder (Platinenanschluss)

Werkstoff des Kontaktes	sonstige Kupferlegierungen
GTIN	5713140008427
Herstellerartikelnummer	09 04 232 2821
Herstellername	HARTING Technology Group
Anzahl der Reihen	2
Herstellerproduktbeschreibung	Federleiste, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 32, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig
Herstellerproduktbezeichnung	DIN-Power D032FW-20,0C1-1
Rastermaß 1	5.080 mm
Rastermaß 2	5.080 mm
Stiftlänge	20 mm
Art der Leiterplattenkontaktierung	Wickelanschluss
Ausrichtung Steckgesicht	Standard
untere Grenztemperatur	-55 °C
obere Grenztemperatur	125 °C
Beschichtung Steckkontaktbereich	Edelmetall über Ni, steckseitig, Ni, anschlussseitig
Typ der Zolltarifnummer	TARIC
Zertifikat/Zulassung	0

ECLASS 13.0

27-46-02-01 Leiterplattensteckverbinder (Platinenanschluss)

Werkstoff der Kontaktbeschichtung	Edelmetall über Ni, steckseitig, Nickel, anschlussseitig
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Bemessungsstrom	6 A
GTIN	5713140008427
Herstellerartikelnummer	09 04 232 2821
Herstellername	HARTING Technology Group
Anzahl der Reihen	2
Polzahl	32
Herstellerproduktbeschreibung	Federleiste, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 32, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig
Herstellerproduktbezeichnung	DIN-Power D032FW-20,0C1-1
Rastermaß 1	5.080 mm
Rastermaß 2	5.080 mm
Stiftlänge	20 mm
Art der Leiterplattenkontaktierung	Wickelanschluss
Ausrichtung Steckgesicht	Standard
untere Grenztemperatur	-55 °C
obere Grenztemperatur	125 °C
Beschichtung Steckkontaktbereich	Edelmetall über Ni, steckseitig, Ni, anschlussseitig
Typ der Zolltarifnummer	TARIC
Zertifikat/Zulassung	0
Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94)	V0
Werkstoff des Isolierkörpers	Thermoplast
Befestigungsart	mit Flansch
Ausführung des elektrischen Anschlusses	Wickelanschluss

ECLASS 12.0

27-46-02-01 Leiterplattensteckverbinder (Platinenanschluss)

Zolltarifnummer (TARIC)	85366990
Werkstoff der Kontaktbeschichtung	Edelmetall über Ni, steckseitig, Nickel, anschlussseitig
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Bemessungsstrom	6 A
GTIN	5713140008427
Herstellerartikelnummer	09 04 232 2821
Herstellername	HARTING Technology Group
Anzahl der Reihen	2
Polzahl	32
Herstellerproduktbeschreibung	Federleiste, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 32, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig
Herstellerproduktbezeichnung	DIN-Power D032FW-20,0C1-1
Rastermaß 1	5.080 mm
Rastermaß 2	5.080 mm
Stiftlänge	20 mm
Art der Leiterplattenkontaktierung	Wickelanschluss
Ausrichtung Steckgesicht	Standard
untere Grenztemperatur	-55 °C
obere Grenztemperatur	125 °C
Beschichtung Steckkontaktbereich	Edelmetall über Ni, steckseitig, Ni, anschlussseitig
Typ der Zolltarifnummer	TARIC
Zertifikat/Zulassung	0
Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94)	V0
Werkstoff des Isolierkörpers	Thermoplast
Befestigungsart	mit Flansch
Ausführung des elektrischen Anschlusses	Wickelanschluss

ETIM 10.0

EC002637 Leiterplattensteckverbinder

Werkstoff der Kontaktbeschichtung	Edelmetall über Ni, steckseitig, Nickel, anschlussseitig
Bemessungsstrom In	6 A
Polzahl	32
Werkstoff des Isolierkörpers	Thermoplast
Befestigungsart	mit Flansch
Ausführung des elektrischen Anschlusses	Wickelanschluss

ETIM 9.0

EC002637 Leiterplattensteckverbinder

Werkstoff der Kontaktbeschichtung	Edelmetall über Ni, steckseitig, Nickel, anschlussseitig
Bemessungsstrom In	6 A
Polzahl	32
Brennbarkeitsklasse des Isolierstoffs nach UL94	V0
Werkstoff des Isolierkörpers	Thermoplast
Befestigungsart	mit Flansch
Ausführung des elektrischen Anschlusses	Wickelanschluss

ETIM 8.0

EC002637 Leiterplattensteckverbinder
