09062486838 - DIN-Power Flow048FP-13,0C1-2

HARTING

...

Leiterplattensteckverbinder (Platinenanschluss)

09062486838 - DIN-Power Flow048FP-13,0C1-2

HARTING 09062486838

Tabelle aufklappen

1/5

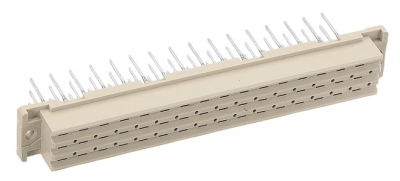

Produktbild

PREVIEW

Artikelnummer des Herstellers

MANUID

Herstellertypbezeichnung

MANUTYPEDESC

Kurzbeschreibung

DESCSHORT

Langbeschreibung

DESCLONG

Internationale Artikelnummer

INTNO

Alternative Artikelnummer

SUPPLIERALTNO

Name des Herstellers

MANUNAME

Planlieferzeit

DELTIME

geeignet für Leiterplattendicke

AAB674 [mm]

09062486838

DIN-Power Flow048FP-13,0C1-2

Federleiste, Einpressanschluss, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 48, gerade, Kupferlegierung

Federleiste, Einpressanschluss, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 48, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig, Anforderungsstufe: 2, nach IEC 60603-2, Kodierung: Loch-Kodierung, Kodierung mit Kontaktverlust, Leiterplattenbefestigung: mit Flansch, Thermoplastischer Formstoff, glasfaserverstärkt, RAL 7032 (kieselgrau)

5713140013940

09 06 248 6838

HARTING

1.600

Komprimierte Darstellung anzeigen (1 Produkt)

Bestellnummer	09062486838
Kurztext	Federleiste, Einpressanschluss, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 48, gerade, Kupferlegierung
Langtext	Federleiste, Einpressanschluss, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 48, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig, Anforderungsstufe: 2, nach IEC 60603-2, Kodierung: Loch-Kodierung, Kodierung mit Kontaktverlust, Leiterplattenbefestigung: mit Flansch, Thermoplastischer Formstoff, glasfaserverstärkt, RAL 7032 (kieselgrau)
Letzte Änderung	17.02.2025 13:45:59
Einheit

Schlagworte

Klassifikationen

CNS

CNSERPBASE Sachmerkmal Eigenschaften

Zolltarifnummer	85366990
Lange Beschreibung	Federleiste, Einpressanschluss, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 48, gerade, Kupferlegierung, Edelmetall über Ni steckseitig, Ni anschlussseitig, Anforderungsstufe: 2, nach IEC 60603-2, Kodierung: Loch-Kodierung, Kodierung mit Kontaktverlust, Leiterplattenbefestigung: mit Flansch, Thermoplastischer Formstoff, glasfaserverstärkt, RAL 7032 (kieselgrau)
Kurze Beschreibung	Federleiste, Einpressanschluss, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 48, gerade, Kupferlegierung
GTIN-Code	5713140013940
Bestellnummer	09062486838

CNSPHYPROP Physikalische Eigenschaften

ECLASS 14.0

27-46-02-01 Leiterplattensteckverbinder (Platinenanschluss)

Werkstoff des Kontaktes	sonstige Kupferlegierungen
GTIN	5713140013940
Herstellerartikelnummer	09 06 248 6838
Herstellername	HARTING Technology Group
Anzahl der Reihen	3
Herstellerproduktbeschreibung	Federleiste, Einpressanschluss, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 48, gerade, Kupferlegierung
Herstellerproduktbezeichnung	DIN-Power Flow048FP-13,0C1-2
Rastermaß 1	3.810 mm
Rastermaß 2	3.810 mm
Stiftlänge	13 mm
Art der Leiterplattenkontaktierung	Press-in, Wickelanschluss
Ausrichtung Steckgesicht	Standard
untere Grenztemperatur	-40 °C
obere Grenztemperatur	105 °C
Beschichtung Steckkontaktbereich	Edelmetall über Ni, steckseitig, Ni, anschlussseitig
Typ der Zolltarifnummer	TARIC
Zertifikat/Zulassung	0

ECLASS 13.0

27-46-02-01 Leiterplattensteckverbinder (Platinenanschluss)

geeignet für Leiterplattendicke	1.600 mm
Werkstoff der Kontaktbeschichtung	Edelmetall über Ni, steckseitig, Nickel, anschlussseitig
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Bemessungsstrom	6 A
GTIN	5713140013940
Herstellerartikelnummer	09 06 248 6838
Herstellername	HARTING Technology Group
Anzahl der Reihen	3
Polzahl	48
Herstellerproduktbeschreibung	Federleiste, Einpressanschluss, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 48, gerade, Kupferlegierung
Herstellerproduktbezeichnung	DIN-Power Flow048FP-13,0C1-2
Rastermaß 1	3.810 mm
Rastermaß 2	3.810 mm
Stiftlänge	13 mm
Art der Leiterplattenkontaktierung	Press-in, Wickelanschluss
Ausrichtung Steckgesicht	Standard
untere Grenztemperatur	-40 °C
obere Grenztemperatur	105 °C
Beschichtung Steckkontaktbereich	Edelmetall über Ni, steckseitig, Ni, anschlussseitig
Typ der Zolltarifnummer	TARIC
Zertifikat/Zulassung	0
Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94)	V0
Werkstoff des Isolierkörpers	Thermoplast
Befestigungsart	mit Flansch
Ausführung des elektrischen Anschlusses	Durchdringanschluss, Wickelanschluss

ECLASS 12.0

27-46-02-01 Leiterplattensteckverbinder (Platinenanschluss)

Zolltarifnummer (TARIC)	85366990
geeignet für Leiterplattendicke	1.600 mm
Werkstoff der Kontaktbeschichtung	Edelmetall über Ni, steckseitig, Nickel, anschlussseitig
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Bemessungsstrom	6 A
GTIN	5713140013940
Herstellerartikelnummer	09 06 248 6838
Herstellername	HARTING Technology Group
Anzahl der Reihen	3
Polzahl	48
Herstellerproduktbeschreibung	Federleiste, Einpressanschluss, Wickelanschluss, Bemessungsstrom: ‌6 A, Kontakte: 48, gerade, Kupferlegierung
Herstellerproduktbezeichnung	DIN-Power Flow048FP-13,0C1-2
Rastermaß 1	3.810 mm
Rastermaß 2	3.810 mm
Stiftlänge	13 mm
Art der Leiterplattenkontaktierung	Press-in, Wickelanschluss
Ausrichtung Steckgesicht	Standard
untere Grenztemperatur	-40 °C
obere Grenztemperatur	105 °C
Beschichtung Steckkontaktbereich	Edelmetall über Ni, steckseitig, Ni, anschlussseitig
Typ der Zolltarifnummer	TARIC
Zertifikat/Zulassung	0
Brennbarkeitsklasse des Isolierstoffes (in Anlehnung an UL 94)	V0
Werkstoff des Isolierkörpers	Thermoplast
Befestigungsart	mit Flansch
Ausführung des elektrischen Anschlusses	Durchdringanschluss, Wickelanschluss

ETIM 10.0

EC002637 Leiterplattensteckverbinder

Geeignet für Leiterplattendicke	1.600 mm
Werkstoff der Kontaktbeschichtung	Edelmetall über Ni, steckseitig, Nickel, anschlussseitig
Bemessungsstrom In	6 A
Polzahl	48
Werkstoff des Isolierkörpers	Thermoplast
Befestigungsart	mit Flansch
Ausführung des elektrischen Anschlusses	Durchdringanschluss, Wickelanschluss

ETIM 9.0

EC002637 Leiterplattensteckverbinder

Geeignet für Leiterplattendicke	1.600 mm
Werkstoff der Kontaktbeschichtung	Edelmetall über Ni, steckseitig, Nickel, anschlussseitig
Bemessungsstrom In	6 A
Polzahl	48
Brennbarkeitsklasse des Isolierstoffs nach UL94	V0
Werkstoff des Isolierkörpers	Thermoplast
Befestigungsart	mit Flansch
Ausführung des elektrischen Anschlusses	Durchdringanschluss, Wickelanschluss

ETIM 8.0

EC002637 Leiterplattensteckverbinder
